EGR-systemet: Så fungerar avgasåtercirkulationen – Lös problem!

Avgasåtercirkulation är en av de lösningar som gör störst skillnad för utsläppen utan att synas från förarplatsen. I EGR-systemet leds en kontrollerad del av avgaserna tillbaka till insuget för att sänka förbränningstemperaturen och minska kväveoxider, men lösningen påverkar också sotbildning, motorgång och servicebehov. Här går jag igenom hur det fungerar, varför det används och vad du faktiskt bör titta efter när motorn börjar gå ojämnt.

Vad EGR gör i motorn

Den grundläggande idén är enkel: avgaser som redan har passerat genom cylindern blandas tillbaka med frisk luft. Eftersom den blandningen innehåller mindre syre och redan är varm blir förbränningen svalare, och det är just den lägre topptemperaturen som pressar ned bildningen av NOx.

Det här är också anledningen till att avgasåtercirkulation aldrig är gratis i motorvärlden. Mindre syre i cylindern kan ge lite sämre respons och mer sot i vissa driftsfall, särskilt när motorn går på låg belastning eller i tät stadskörning. Motorstyrdonet måste därför reglera flödet mycket noggrant i stället för att låta systemet vara öppet hela tiden.

För att det ska fungera stabilt krävs mer än bara en ventil, och det är där nästa del blir viktig.

Så arbetar ventilen, kylaren och styrningen tillsammans

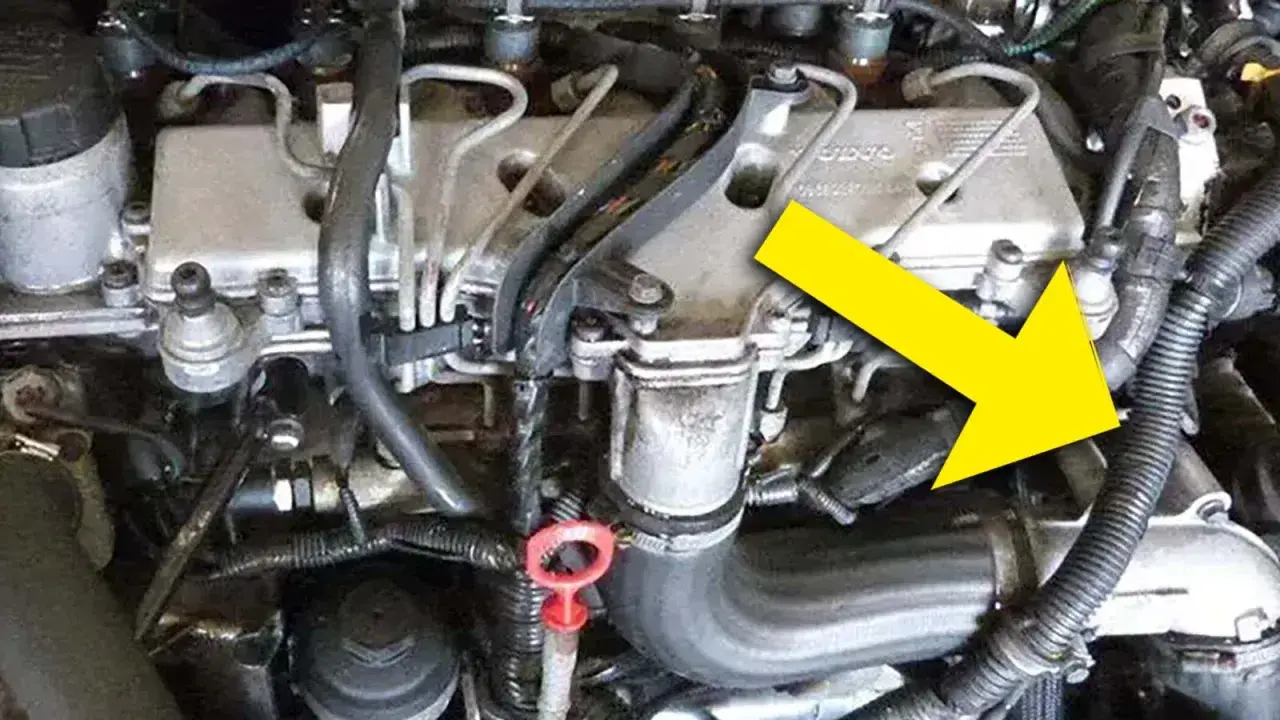

I en modern motor består lösningen normalt av en EGR-ventil, en kylare, rördragning och sensorer som mäter luftmängd, tryck och temperatur. Styrdonet räknar inte på chans; det jämför mätdata och öppnar eller stänger flödet beroende på last, varvtal och driftläge.

I praktiken finns det två vanliga principer för hur avgaserna tas tillbaka in i motorn. Båda används fortfarande, men de beter sig olika i verklig körning.

Det är därför två bilar med samma symptom inte alltid har samma fel. En motor med högtrycks-EGR kan vara igensotad i ventil och insug, medan en lågtryckslösning lika gärna kan ge problem i sensorer, kylning eller tryckstyrning. När systemet fungerar märks det knappt alls, men när flödet avviker blir motorn snabbt mindre harmonisk.

För att förstå varför felbilden skiljer sig så mycket är det också viktigt att se hur bensin- och dieselmotorer använder samma teknik på olika sätt.

Därför beter sig bensin- och dieselmotorer olika

Jag ser ofta att folk tror att avgasåtercirkulation spelar samma roll i alla motorer, men så är det inte. I bensinmotorer används den ofta för att minska pumpförluster och knackning i vissa belastningsområden, medan dieselmotorer använder den för att sänka NOx mer aggressivt.

I praktiken betyder det att servicebilderna skiljer sig. På bensinbilar ser jag ofta en ventil som blir trög eller en insugskanal som täpps igen, medan dieselbilar oftare drabbas av ett bredare sotproblem där EGR, insug, turbo och partikelfilter påverkar varandra.

Det leder vidare till den del som många faktiskt märker först: symptomen när något börjar bli fel.

Vanliga fel jag brukar se först

Det första jag letar efter är inte alltid själva ventilen. Kortkörning, dålig värmeavledning, vakuumläckor, en trög spjällenhet eller en elektrisk störning kan ge nästan samma symptom, och det är lätt att dra fel slutsats om man bara tittar på motorlampan.

Det här är viktigt eftersom symptomen ofta ser allmänna ut. En bil som känns trög kan ha ett rent EGR-fel, men lika gärna en luftläcka eller en sensor som rapporterar fel värden. Jag brukar därför undvika att byta en ventil innan flödesvägen är kontrollerad.

När man väl har förstått symptomen blir nästa steg att felsöka metodiskt, så att man inte byter delar på chans.

Så felsöker och underhåller man utan att byta delar i onödan

Jag brukar felsöka avgasåtercirkulation som ett luft- och temperaturproblem, inte som en ensam komponent. Då minskar risken att man byter en dyr ventil när felet egentligen sitter i sot, sensorer eller kylning.

1. Läs felkoder och freeze frame innan du raderar något. Det ger ofta en tydlig bild av när felet uppstod.
2. Jämför begärt och faktiskt EGR-flöde i live data, tillsammans med luftmängd, laddtryck och temperatur.
3. Kontrollera slangar, kontakter, vakuum och kylvätskenivå. Små läckor kan ge stora felsignaler.
4. Rengör bara när ventilen eller kanalerna är mekaniskt igensatta och elektroniken fortfarande fungerar normalt.
5. Byt komponent när du hittar sprickor, kylvätskeläckage eller ett permanent elektriskt fel. Där är rengöring sällan en hållbar lösning.

En sak jag brukar vara noga med är att inte låta aggressiva kemikalier ta över jobbet. De kan skada tätningar, sensorer och kylare, och då blir en enkel rengöring snabbt till ett större ingrepp.

När den delen är klar återstår den sista stora pusselbiten: hur EGR samverkar med resten av avgasreningen i moderna fordon.

När EGR spelar ihop med DPF och SCR

EGR isolerat är bara halva bilden. I moderna fordon samarbetar avgasåtercirkulationen ofta med dieselpartikelfilter och SCR, och det är helheten som avgör hur motorn beter sig i verkligheten.

När kalibreringen är bra avlastar systemen varandra. Om EGR flödar fel tvingas DPF och SCR ofta jobba hårdare, och då blir följdfelen fler än många tror. Det är också därför vissa motorer får bättre driftsäkerhet när avgasvägen hålls ren från början i stället för att man väntar på en varningslampa.

Det här leder fram till det viktigaste att ta med sig om motorn börjar kännas trög eller sotig i vardagen.

Det viktigaste att ta med sig när motorn börjar protestera

Om bilen mest går korta sträckor hinner sot och värmebelastning bygga upp problem snabbare, särskilt i dieselmotorer. Då är det klokt att se över serviceintervall, motoroljans specifikation och om insuget faktiskt har fått den rengöring motorn behöver.

Min praktiska tumregel är enkel: behandla avgasåtercirkulationen som en del av hela luft- och avgasvägen, inte som en ensam ventil. När du tänker så blir det lättare att hitta rätt orsak, undvika onödiga delarbyten och hålla motorn jämnare över tid.
